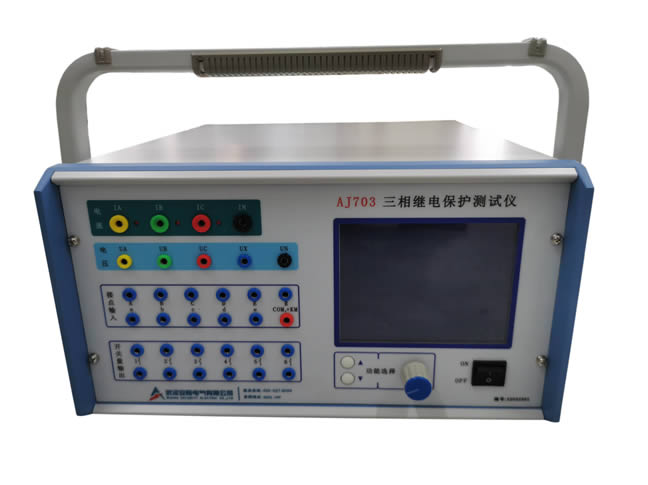

AJ703 繼電保護測試儀
裝 置 的 主 要 特 點
C 1．智能型主機，主機采用高速高性能數字信號處理器 運算速度快，傳輸頻帶寬，對基波可產生每周波360點的高密度擬合正弦波。這是目前同類輸出方式中的最高水平。由于點數多，波形的保真度極高，失真極小，特別是在諧波輸出時，即使對 9次諧波、300Hz也可以達到每周波60點的高密度。
C 2．單機獨立運行，裝置由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示?？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。
C 3．聯接電腦運行，通過 Windows XP 平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
C 4．16位DAC芯片，16位高分辨率確保擬合波形精度高，線性度好。小信號輸出亦保證極小失真。
C 5．大屏幕LCD顯示屏 本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
C 6．“傻瓜式”操作 采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
C 7．新型高保真功放，輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，每相電壓可輸出高達AC100V/130V(xN)，電流三并輸出高達AC90A/120A(xN)/180A (xN-60A)。精度好，可靠性高。
C 8．電流、電壓直接輸出 相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加 0-9 次諧波。
C 9．自我保護，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
C 10.接點豐富，具有7個接點輸入和2個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
C 11.主機一體化單機箱結構，用交流220V電源，開機即可工作。體積小，重量輕，易攜帶，流動試驗方便。
C 12.性價比高，屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。
第二章 技 術 參 數
2.1 額定數據
|
電
流
輸
出 |
交
流
|
相電流輸出（有效值） 0-40A / 每相 三并電流輸出（有效值） 0-120A 相電流長時間允許工作值（有效值） 10A / 每相 相電流最大輸出容量 450VA 三并電流120A時最大容量 1200VA 三并電流120A時允許工作時間 8s 頻率范圍（基波） 20-1000Hz 諧波次數 1-9 次 |
|
直流 |
相電流輸出 0-±20A / 每相 最大輸出負載電壓 20V |
|
|
電
壓
輸
出 |
交
流
|
相電壓輸出（有效值） 0-130V 線電壓輸出（有效值） 0-260V 相電壓 / 線電壓輸出功率 80VA / 160VA 頻率范圍（基波） 20-1000Hz 諧波次數 1-9次 |
|
直 流 |
相電壓輸出幅值 0-±180V 線電壓輸出幅值 0-±360V 相電壓/ 線電壓輸出功率 80VA / 160VA |
|
|
開關量輸入 |
空接點 1-20mA，24V 電位接點輸入 “0”：0 - +6V； “1”：+11v - +250V |
|
|
開關量輸出 |
空接點接點 DC：220V／0.2A；AC：220V／0.5A |
|
|
時間測量 |
測量范圍 0.1ms – 9999s |
|
|
電源電壓 |
允許范圍 AC 220V±10%，50／60Hz |
|
|
環境溫度 |
允許范圍 -10℃ - +50℃ |
|
|
體積重量 |
體積： 450×360×235mm3； 重量： 15kg |
|
2.2 輸出及測量精度
|
額 定 范 圍 內 精 度
|
電 流 |
交流相電流 <0.2%±0.1％FS（FS為滿量程值） 交流大電流端子輸出 <0.2%±0.1％FS 直流電流 <0.5%±0.1％FS |
|
電 壓 |
交流電壓 <0.2%±0.1％FS（FS為滿量程值） 直流電壓 <0.5%±0.1％FS |
|
|
其 它
|
頻率精度（50Hz時） <0.001Hz±0.1％FS（FS為滿量程值） 相位精度 <0.5° 諧波失真度 <0.5% 時間測量精度 <0.1ms |
